為了讓更多的企業更快學習了解先進企業經驗和做法，特別是支持和幫助中小企業復工復產，特開辟“計量服務中小企業專欄”，摘編一篇計量助推企業提質增效典型案例（中小企業），為您帶來“別人家”的優秀案例，歡迎廣大量友們圍觀、互動。
計量助推企業提質增效典型案例：
燃氣表雖小進萬家 智慧計量解難題
金卡智能集團股份有限公司
金卡智能集團股份有限公司（以下簡稱“金卡智能”）是一家專注于智慧公用事業解決方案的服務商，圍繞客戶需求持續創(chuàng )新，歷經20多年發展，已成為智慧燃氣行業領導企業之一。公司科研力量雄厚，科研資金充足。2019年，公司研發投入1.2億元，擁有專職研發人員700余人，其中全國流量計量技術委員會(huì )委員2名，全國工業過程測量控制和自動化標準化技術委員會(huì )委員2名，教授級高工3名，博士及博士后5名。公司為浙江省流量計量技術重點實驗室；設有EMC、環境、溫度適應性、仿真、實氣等九大類專項測試能力，獲得國家CNAS認可，建有天然氣實氣流量標定裝置、等溫法溫度適應性試驗裝置、擴展不確定度為0.07%準確度等級的活塞式氣體流量標準裝置等國內先進的試驗設施。
公司重視技術創(chuàng )新，多項技術達到了國內領先、國際先進的水平。公司的膜式燃氣表、熱式燃氣表通過荷蘭NMI實驗室認證，滿足OIML R 137、EN 1359、EN14236、WELMEC7.2等國際標準、歐盟標準的要求，為國內首家、全球第二家獲得該證書的燃氣表公司。公司整體解決方案中的“智慧公用云服務”獲得信息安全等級保護證書，確保數據安全；公司“金卡智能大數據分析平臺”項目榮獲工業和信息化部辦公廳評定的“2018年大數據產業發展試點示范項目”。
公司以計量技術為出發點，從智能計量終端、業務平臺到云服務多方面解決行業痛點，助力燃氣企業為百姓提供智慧服務，為實現公平計量、降低供銷差、解決入戶難、抄表難等問題提供一整套解決方案。
一、背景情況
2012年，《全國城鎮燃氣發展“十二五”規劃》要求以關鍵技術突破和標準制定為切入點，積極培育智能燃氣表等新興產業，開展燃氣物聯網關鍵技術和燃氣器具新產品的研發及應用示范，實現燃氣安全、節能、高效應用。國家發改委宣布2015年底所有通氣城市建立居民階梯氣價制度。
2013年國務院印發《大氣污染防治行動計劃》，2017年國務院印發《打贏藍天保衛戰三年行動計劃》，均提出要加快解決燃煤污染問題。全面實施散煤綜合治理，推進北方地區冬季清潔取暖，“煤改氣”是重點工作之一?！懊焊臍狻眳^域冬天的用氣量占全年的70%以上，采用無溫壓補償的膜式燃氣表進行計量，僅溫度影響就會(huì )造成10%左右的輸差，使得“供銷差”問題突出。
目前，我國燃氣表存量用戶約2.1億臺，且每年有2600萬臺以上的增長。膜式燃氣表已有近200年的歷史，產品成熟，機械結構復雜，改進空間小。熱式燃氣計量?jì)x表（以下簡稱“熱式表”）利用熱傳遞原理進行流量測量，無需溫度、壓力補償，直接實現燃氣的標方計量，可經濟合理地解決燃氣的供銷差問題。熱式表是電子計量技術，具有計量+物聯網集成的先天優勢，可為居民安全用氣、實時階梯調價及遠程控制提供有力技術支撐。另外，熱式表由于體積小，制造所需的鋼材、塑料是傳統膜式燃氣表的一半，節能減排效果明顯，有利于產業升級。
二、技術措施
1.產品標準、法規的研究與交流
深入研究ISO 14511：2001《Measurement of fluid flow in closed conduits - Thermal mass flowmeters》（封閉管道流體流量的測量-熱式質量流量計）、OIML R 137 1&2:2012 《Gas meters》（氣體流量計）、OIML D31:2008 《General requirements for software controlled measuring instruments》（計量器具控制軟件的通用技術要求）、EN 16314：2013 《Gas meters--Additional functionalities》（燃氣表附加裝置）、歐盟指令WELMAC 7.2 《Software Guide》（軟件指南）、GB/T 20727-2015《氣體流量計》等國際/歐盟/國家標準、法規，并與荷蘭NMI實驗室、瑞士SENSIRION公司、中國計量科學研究院等國際知名技術機構的專家進行了多次深入研討。
2.產品技術攻關
依據MEMS熱式流量傳感器高頻響、高一致性的特點，研究了一種間隙式熱式脈沖與熱分布結合的檢測技術，實現對被測氣體類別的自動識別。
進行層流整流、靜壓環狀取樣、旁路迷宮等方面的技術研究，解決了熱式計量技術對氣體流態與燃氣所帶污染物敏感的問題。
研究了一種非穩定流量下流體流量的計量算法，解決了熱式表采樣周期與功耗之間的技術矛盾。通過對鋰原電池在不同溫度和放電深度下動態電壓變化量的研究，建立了一個數學模型。通過此數學模型，并結合硬件電路和軟件算法，實現鋰原電池剩余電量的精準預測。

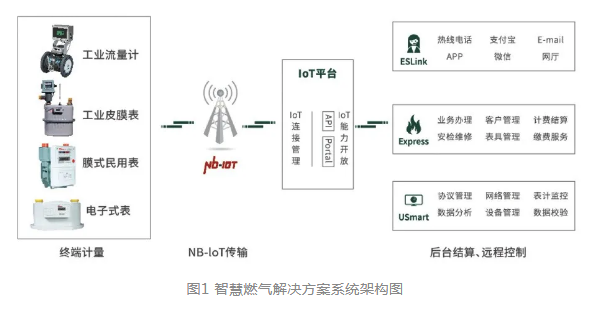

開發了一套與熱式表配套的云平臺，表端通過自帶的通信模塊自動把計量數據和表的運行狀態信息發送給云平臺。采用表號分時錯峰上報機制，根據表號算出錯峰時間，減少后臺系統及傳輸網絡(luò )造成的擁塞壓力，使得抄表成功率達到99.8%以上；用戶可通過移動終端實現24小時自助充值。
3.測試設備及測試方法攻關
研制了一套以活塞式氣體流量標準器為體積量標準器、燃氣熱值儀為氣體熱值標準器及外部購買的標氣共同構成的實氣流量標準裝置，實現了電子式燃氣表空氣-燃氣關系的測試驗證。
研制了一套以音速?lài)娮熳鳛榱髁繕藴势?、氣?dòng)三通切換閥為對稱脈動流發生器、高精準的晶振為時間標準器的脈動氣流量標準裝置，該裝置設有對稱布置的兩個測試工位，通過兩位表交換測試的平均結果作為最終結果，相當于以天平的不等臂原理來消除氣流切換的不對稱原因對計量結果的影響。
三、具體成效
1.JGM全系列熱式表通過了荷蘭NMI實驗室B+D認證，滿足OIML R 137、EN 14236、WELMEC 7.2等國際標準、歐盟標準的要求，為國內首家、國際第二家取得該產品的MID證書。同時，G1.6~G40的JGM系列熱式表取得國內計量器具型式批準證書。
2.主導起草了JB/T 13567-2018《熱式質量燃氣表》行業標準，并組織編寫了相應的宣貫教材；積極推動國家級《熱式燃氣表檢定規程》與《熱式燃氣表型式評價大綱》的立項，已于2019年5月通過全國流量計量技術委員會(huì )的立項答辯。
3.研制了擴展不確定度為0.29%的低壓活塞式天然氣循環流量標準試驗裝置、擴展不確定度為0.5%的脈動流量測試裝置、燃氣表耐污染測試裝置等5套國內首臺（套）專用設備。
4.項目輸出論文6篇，軟著5篇，專利31項，其中發明專利11項，實用新型專利19項。
5.熱式表及其計量管理系統列入浙江省裝備制造業重點領域首臺（套）2019年省級名單。6.培養計量相關技術人員30余人，其中高級工程師2名、工程師9名。
四、感受體會(huì )
氣表雖小，但其量大面廣，與廣大人民群眾的財產和安全密切相關，產品研發須緊跟市場需求，并結合國家大政方針，從標準、技術、設備、方法、體系等與計量相關的各方面進行深入的研究。同時，也需要國家相關部門根據技術的發展及時制修訂相關計量技術法規，給計量創(chuàng )新創(chuàng )業提供更多的支撐。
鏈接：
科學計量，提質增效促環保
計量測試助產能翻四番
來自中國電氣工業100強的計量攻關
供稿：市場監管總局計量司
